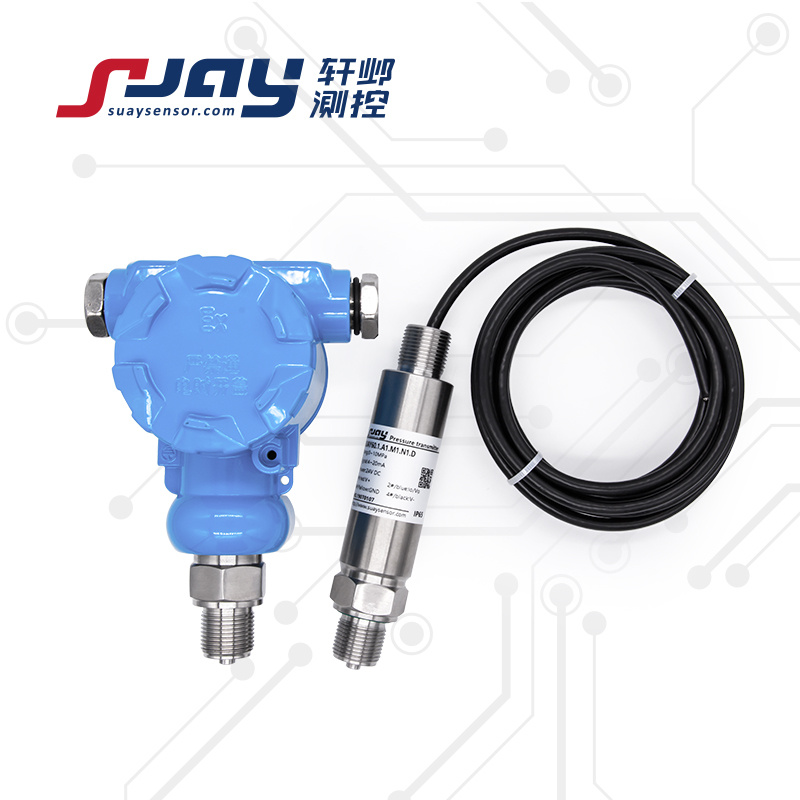

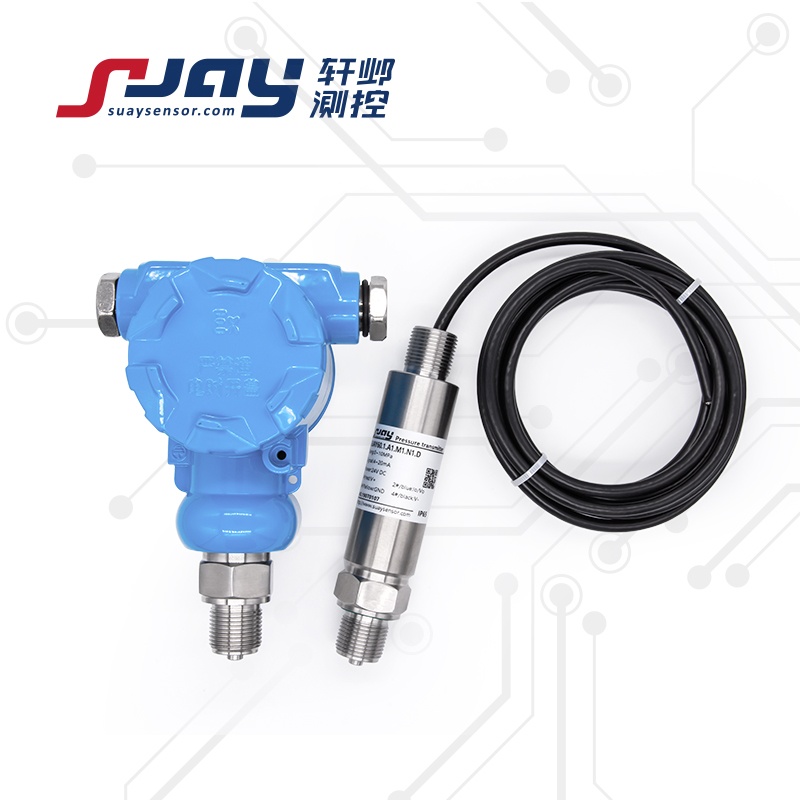

SUAY60現場顯示壓力變送器選用進口高性能固態壓力傳感器，使用全不銹鋼或鑄造一體式外形，精密的焊接、裝配工藝，經過嚴格的測試、老化過程，充分保證了產品質量的精度和堅固性、穩定性、耐用性。該系列產品可測量負壓、絕壓及表壓類壓力，量程覆蓋-100KPa至200MPa的壓力區間，可供用戶根據工況按需選擇。內置具有短路保護、反極性保護和瞬間過電流保護的信號處理電路，極大提高了本身的安全性，可輸出多種標準電壓電流及數字信號。該款產品分為本安型和隔爆型，是專為高爆炸危險測壓環境所設計的壓力變送器，可選裝防爆軟管接口螺紋（M20*1.5或G1/2），廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點：
l 壓力形式可選（絕壓、負壓、表壓、差壓）
l 防爆設計，一體式不銹鋼/鑄造外殼，堅固可靠
l 帶多重保護的內置信號處理電路，更安全
l 強大的現場浪涌、噪聲抑制能力
|
測量范圍 |
-100KPa-0-10KPa...1MPa...200MPa |
|
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|
|
靜態精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信號輸出/供電 |
4-20mA 0-5V 1-5V 0-10V |
12-36VDC（典型24VDC） |
|
0.5-4.5V |
5VDC/12-36VDC（典型24VDC） |
|
|
數字信號輸出RS485 |
5VDC/5-16VDC/24VDC |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） Ex iaⅡ CT6（隔爆） |
|
|
工作溫度 |
-20～80℃ |
|
|
補償溫度 |
-10～60℃ |
|
|
貯存溫度 |
-40～100℃ |
|
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
|
零點溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
過載能力 |
2倍滿量程壓力（80MPa以上1.1倍滿量程壓力） |
|
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
|
抗振動性 |
20g，（IEC 60068-2-6） |
|
|
抗沖擊性 |
20g，11mS |
|
|
響應時間 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限?。?/p> |
|
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
|
|
絕緣電阻 |
200M?，100VDC |
|
|
壓力接口 |
M20*1.5， G1/4（典型）； G1/2，NPT1/4（可選） |
|
|
電氣連接 |
接插件（本安）或直出電纜2m |
|
|
接口及殼體材料 |
304/316L不銹鋼 |
|
|
外殼防護 |
IP65（插頭型） IP67（電纜型） |
|
|
密封圈 |
氟橡膠 |
|
|
傳感器膜片 |
不銹鋼316L |
|
|
產品重量 |
約600克 |
|
注：①包含非線性、遲滯和重復性
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|
SUAY60 |
-100KPa~0 ...10KPa ...200MPa 量程可選 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 M0:定制 可選： M3:G1/2 M4:NPT1/4 |
N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 |
L:顯示 P:平膜型 E:本案防爆 Q:隔離防爆 |
|
SUAY60.2.A1.M1.N1.Q |
||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3.選型附加功能代號"D” 隔離防爆型Ex iaIICT6，電氣連接處電纜最好加裝防爆軟管。
4. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
